锅炉水处理|这六个指标必须每天测，别等出事了再后悔

      水质管理是锅炉运行的“第一道防线”。硬度超标结垢，pH失控腐蚀，氯根高了爆管——这六个指标每天测一次，能帮你躲过90%的事故。

      今天用真实案例告诉你，偷懒的代价有多大。

锅水氯根长期严重超标，最低时也有1274mg/L，最高冲到2036mg/L。而锅水pH值却长期在10以下，有时甚至低至7.5。

     高氯根+低pH，在高温下氯离子破坏金属表面保护膜（Fe₃O₄）形成可溶性FeCl₂，FeCl₂水解再生HCl，形成自催化腐蚀循环，一点一点啃噬管壁，两年不到就啃穿了。

     别等出事了再后悔。下面这六个指标，必须每天测。

01 总硬度：结垢的“元凶”

       硬度（钙、镁离子）是锅炉最怕的东西。它们进入锅炉后，受热分解形成水垢。水垢的导热系数只有钢材的1/30到1/50。

      后果： 结垢1mm，燃料浪费4%-8%；结垢3mm，管壁温度可能从300℃飙升到600℃以上，直接爆管。

      标准要求： 给水硬度应≤0.03mmol/L（基本检不出）。

      怎么测： EDTA滴定法，每天一次。

02 pH值：腐蚀的“开关”

      pH值决定锅水是酸性还是碱性。酸性水腐蚀金属，碱性太高又可能引起碱性脆化。

      那个爆管的化工厂，锅水pH长期低于10，最低时只有7.5，刚好是氯化镁水解生成盐酸的最佳条件。

      标准要求： 给水pH≥7（无腐蚀性），锅水pH控制在10-12之间（根据炉型略有差异）。

      怎么测： pH计或比色法，每天一次。

03 氯离子（Cl⁻）：点蚀的“杀手”

      氯离子是隐蔽性最强的腐蚀因子。它不会均匀腐蚀，而是专找防护膜的薄弱点“钻孔”，形成点蚀坑。坑越钻越深，最后穿透管壁。

      上述爆管案例中，锅水氯根最低1274mg/L，最高2036mg/L，远超正常控制值（一般要求≤400mg/L）。

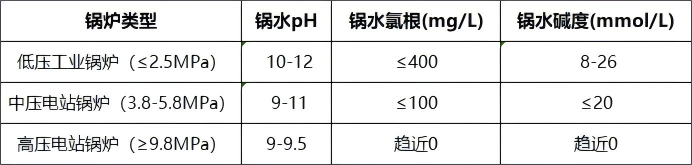

      控制标准： 无统一国标限值，需根据炉型和水质自行控制，一般建议锅水氯根≤400mg/L ，且与碱度保持适当比例。

      怎么测： 硝酸银滴定法，每天一次。

04 溶解氧：氧腐蚀的“帮凶”

     溶解氧是金属腐蚀的“催化剂”。氧与铁反应生成铁锈（氧化铁），在管壁上形成一个个鼓包，鼓包下面就是腐蚀坑。

     后果： 氧腐蚀导致管壁减薄，承压能力下降，最终泄漏爆管。

     标准要求： 给水溶解氧≤0.1mg/L（有除氧器）或≤0.05mg/L（高压锅炉）。

     怎么测： 溶解氧测定仪或比色法，每天一次。

05 碱度：缓冲的“水库”

       碱度是锅水的“缓冲剂”，能中和可能进入的酸性物质，防止pH剧烈波动。那个爆管的化工厂，锅水碱度长期偏低，pH稳不住，给了氯化镁水解的机会。

       标准要求： 锅水总碱度一般控制在6-24mmol/L（根据压力不同）。

       怎么测： 酸碱滴定法，每天一次。

06 磷酸根：防垢的“卫士”

      磷酸盐处理是常用的锅内水处理方法。磷酸根与残余硬度离子反应生成疏松的水渣，通过排污排出，防止形成坚硬水垢。

      标准要求： 锅水磷酸根一般控制在10-30mg/L（根据炉型）。

      怎么测： 比色法或滴定法，每天一次。

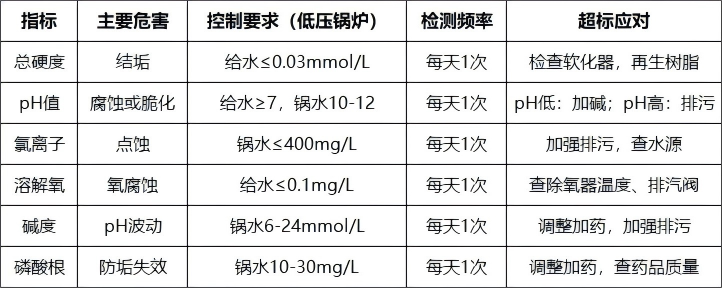

一张表看懂：六个必测指标

*注：具体控制值需按锅炉型号、压力、水处理方式参照GB/T 1576执行。*

     行业金句：

    “水质是锅炉的血液。指标测勤一点，管子寿命长一点。”
